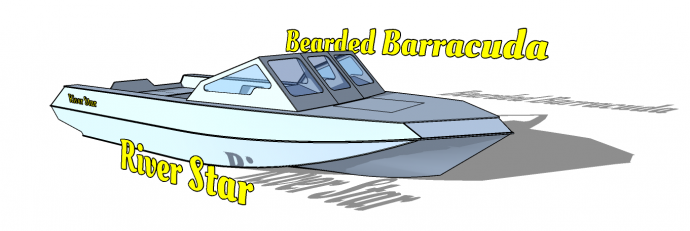

Катер из ПНД 5,8 Bearded Barracuda скачать чертежи

Катер очень похож на катер Барракуда, построенный мастером из Астрахани Дмитрием Пичугиным, который является генеральным спонсором нашего проекта. Благодаря ему проводится АКЦИЯ, без определенного срока действия, в течении которой, вы можете получить этот проект совершенно бесплатно

СКАЧАТЬ ПРОЕКТ БЕСПЛАТНО

Это не 100% копия его катера, ведь по заявлению Дмитрия, для того, что бы повторить его обводы, нам нужно сначала доползти раком до Китая.

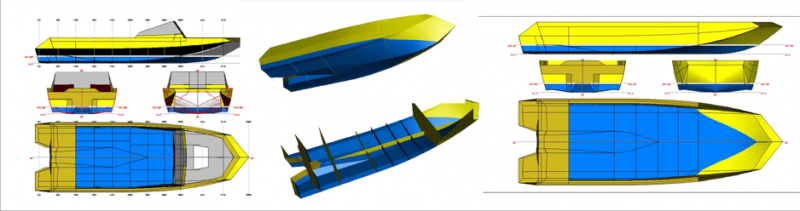

Прерогативу ползать раком, оставим Дмитрию, Мы же взяли его выкладки, перевели в вектор, пропорционально масштабировали, до нужных размеров и тщательно обмерили. Так же мы внесли некоторые дополнения: добавили остекление, силовой набор под капотом интегрировали со стенками большого ящика для якоря или другого скарба. Вместо полочки в кокпите, сделали нишу с тремя отделениями.

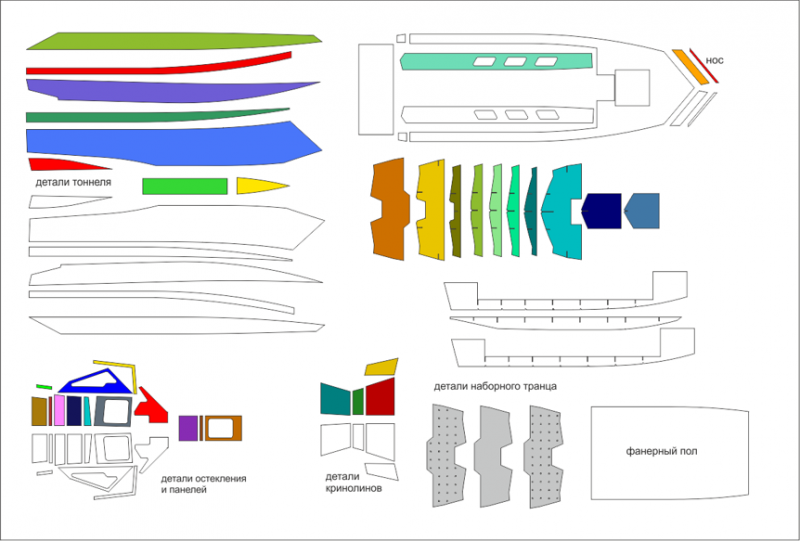

В проект входят два основных файла в форматах .dxf (Autocad) и .cdr (CorelDraw) с деталями катера в натуральную величину и картинки с сопряжением деталей. Для сварки деталей экструдером сделаны припуски шириной 12мм, после сварки эти припуски можно зашлифовать ушм или сточить ручным фрезером.

Детали проекта не поделены и не разложены на листы для резки, т.к. есть два варианта стандартных размеров листов ПНД и раскладку легко может сделать оператор ЧПУ фрезера. Те, у кого нет доступа к фрезеру с ЧПУ, могут распечатать детали в натуральную величину в программе CorelDraw (формат .cdr) на обычных листах бумаги форматом А4 и склеить выкройки деталей.

Для транца нужно использовать лист ПНД толщиной 25 мм либо сделать наборный транец из трёх листов толщиной 8мм. После сборки транец нужно усилить фанерой.

На капоте даны контуры ящика, отверстие под люк нужно прорезать исходя из размеров готового люка или самодельного вашего размера. На крышке задней банки тоже можно прорезать люк и получить неплохой по объему рундук.

Палуба катера делается из фанеры.

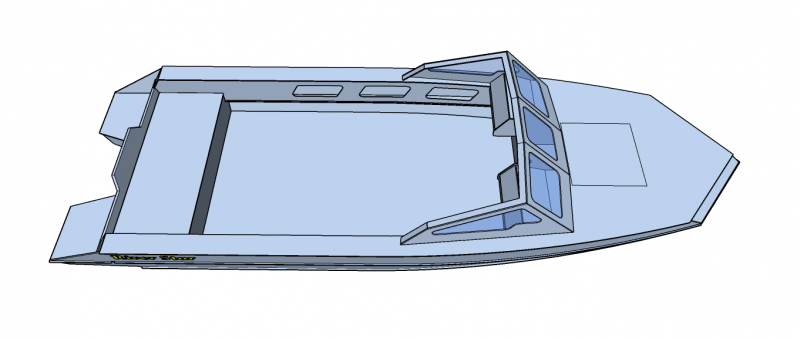

Ниже вы можете покрутить мышкой 3Д модель катера Bearded Barracuda и рассмотреть его со всех сторон. Дождитесь загрузки модели.
