Лодка из ПНД Север 420 чертежи

Лодка из ПНД Север 420 чертежи

В виду большого количества запросов, на создание проекта лодки из ПНД, по мотивам известной лодки Север 420, мы решили выставить на продажу проект, для самостоятельного изготовления Севера, длиной 4,2м.

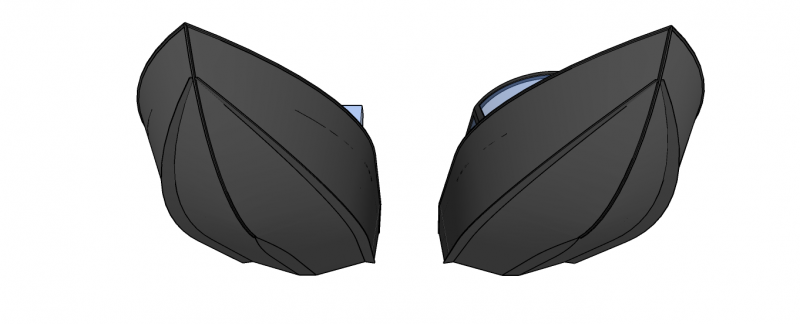

От оригинального проекта Игоря Сидельникова, были заимствованы размеры и обводы лодки. Далее корпус был адаптирован под постройку из листового ПНД толщиной 8мм. Добавлены скуловые реданы, повышающие курсовую устойчивость и маневренность лодки, заново пересмотрен силовой набор.

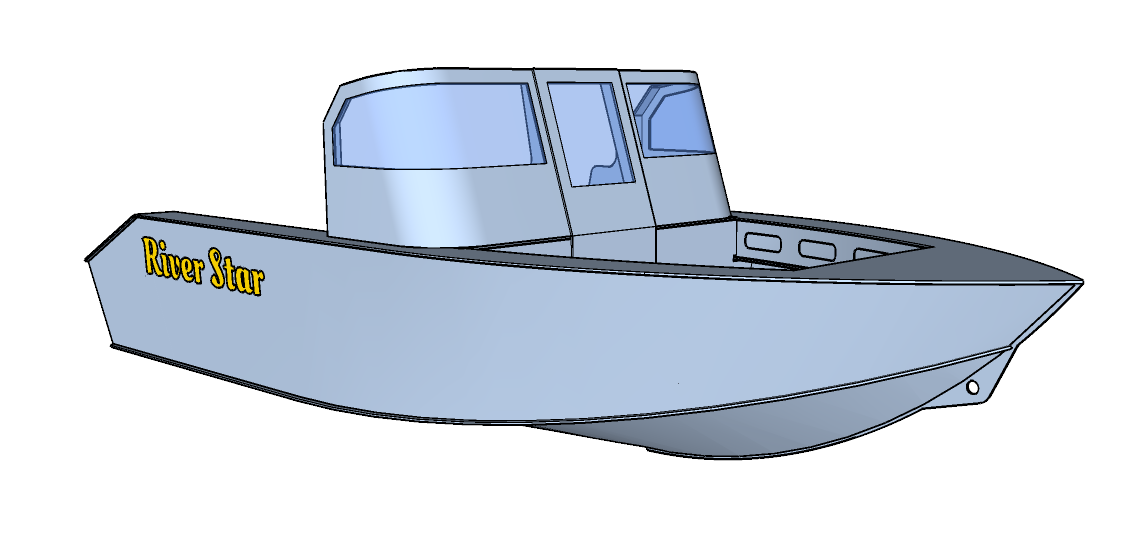

Проект исполнен в двух вариантах корпуса: с капотной компоновкой и с открытым кокпитом и консолями. Наружные обводы лодок полностью идентичны. В проект входят оба варианта.

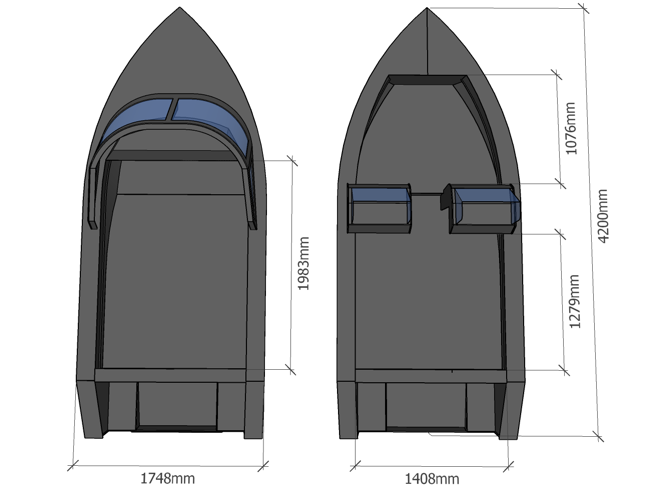

Длина лодки 4,2м

Ширина 1,75м

Высота борта 0,62м

Килеватость на транце 16 градусов

Высота транца 390мм

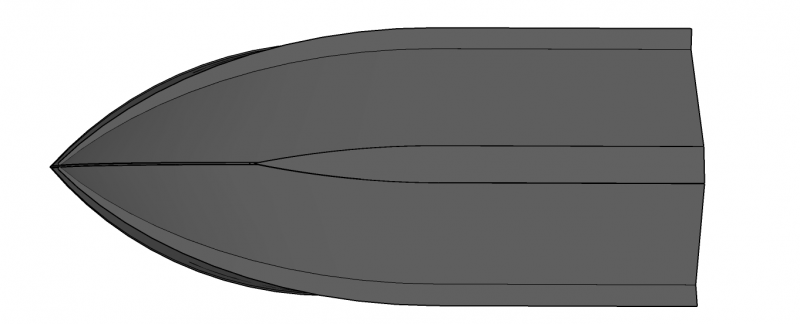

Гидролыжа 200мм

Вес лодки 200кг

Расход материала (лист ПНД толщиной 8мм 3000х1500) 9 листов

Что входит в проект

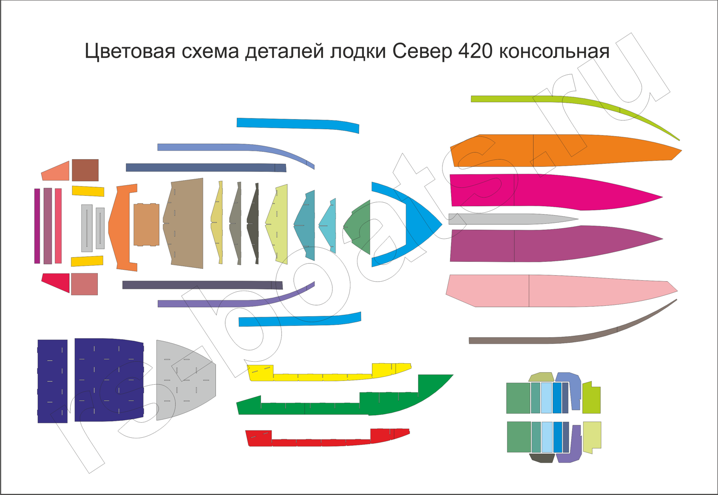

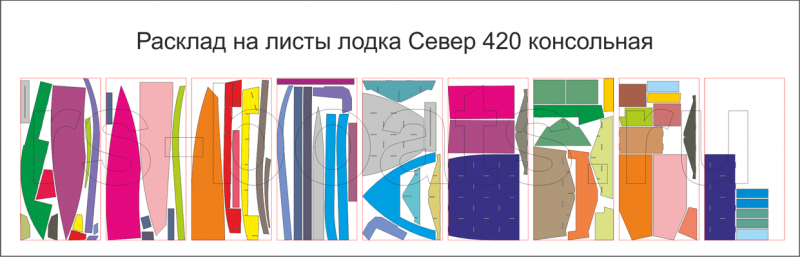

В проект входят файлы в форматах .dxf и .cdr . В этих файлах содержатся детали лодок, в натуральную величину, разложенные на стандартные листы ПНД размером 3000х1500. Так же прилагается рисунок, с цветовой схемой раскладки деталей. Каждая целая деталь лодки и детали разделенные на части, залиты в свой цвет, таким образом легко определить, на каком листе ПНД какая находится деталь.

Формат .dxf понимается любой программой САПР (Автокад, Компас и пр.), а так же легко импортируется в любой 3D редактор и в последствии, при необходимости, экспортируется в любой другой нужный формат.

Файл с форматом .cdr это файл программы CorelDraw, некоторые фрезеры с ЧПУ могут работать напрямую из интерфейса этой программы. Кроме этого, в программе есть возможность распечатать детали, в натуральную величину, на обычных листах формата А4 и в последствии склеить выкройки деталей. Эта возможность может пригодиться тем, у кого нет доступа к фрезеру с ЧПУ

Эти файлы нужно передать оператору фрезера и он сможет составить программу резки.

Как получить проект

Вам нужно заявить, о своем желании купить проект, через форму обратной связи (ниже меню слева), либо написать произвольное письмо на электронный адрес rs-boats@mail.ru , либо написать сообщение в WhatsApp на номер +79600304888 В ответном сообщении вы получите реквизиты для оплаты на карту Сбербанка. После получения оплаты, мы вышлем вам архив с файлами на указанный электронный адрес.

Цена проекта 50$ , оплата в рублях по курсу Центробанка на день оплаты

Ниже во фрейме, размещена 3D модель лодки Север 420 с капотной компоновкой. С помощью мышки, вы можете прокрутить модель в любом направлении и рассмотреть ее детально.
