Лодка болотоход из ПНД Лотос чертежи

В виду большого количества заявок, на проектирование плоскодонной лодки-болотохода, мы выкладываем наш оригинальный проект болотохода Лотос

Длина лодки 5м

Ширина 1,65м

Высота борта 0,6м

Вес 210-250 кг (в зависимости от компоновки)

Материал толщиной 8мм

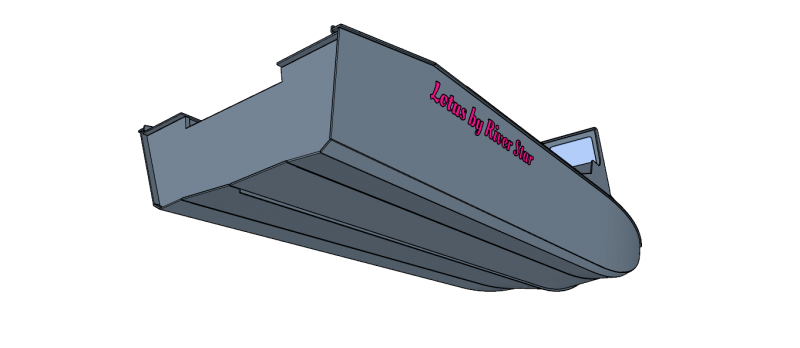

Днище лодки выполнено наборным, центральная часть имеет килеватость в 2 градуса, крайние части имеют обратную килеватость так же 2 градуса. Угол примыкания днища к бортам сделан со скосом, что позволяет перетаскивать лодку вручную по илу или грязи с меньшим усилием,

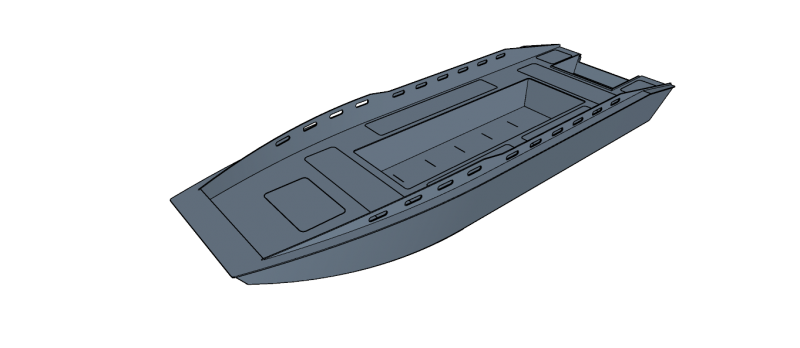

В первом варианте компоновки, лодка имеет вместительные рундуки, расположенные вдоль бортов, в которых можно разместить в том числе и ружья.

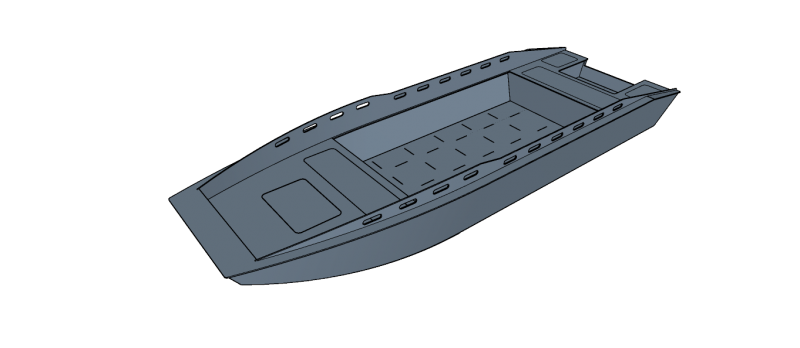

Во втором варианте компоновки у лодки просторный кокпит, с рундуками под задней банкой и в передней части палубы. Лодка управляется с румпеля.

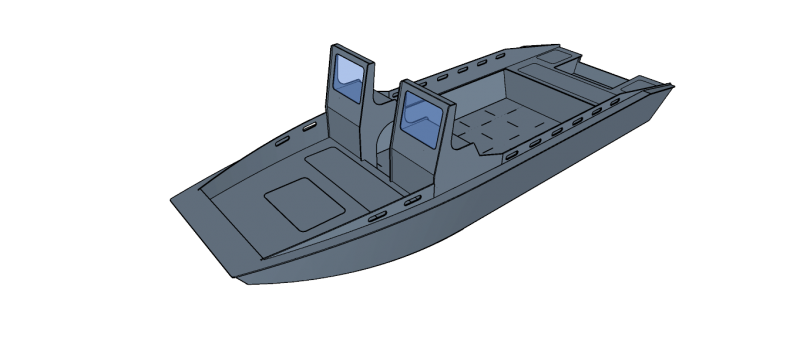

В третьем варианте компоновки сделаны консоли, для установки дистанционного управления мотором.

В проект входят все 3 варианта компоновки. Цена проекта 50$

Вы получите файлы с одинаковым содержимым, в форматах .dxf и .cdr

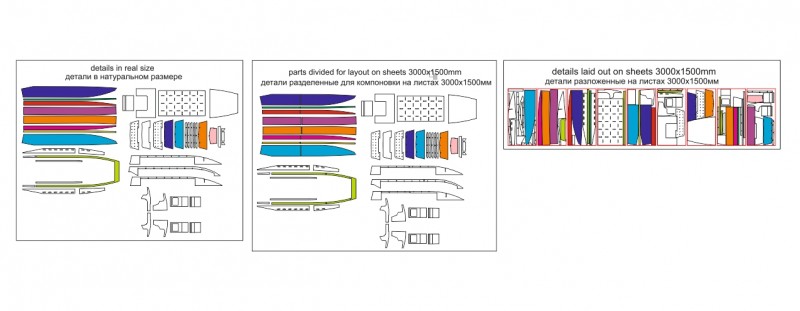

В файлах находятся детали лодки в натуральную величину, детали лодки разделенные на части и разложенные на листы стандартных размеров 3000х1500 и 4000х2000мм, для резки на фрезере с ЧПУ.

так же прилагаются картинки с цветовой схемой деталей, разделенных на части, по которым можно понять на каком листе находится часть конкретной детали.

Файлы в формате .dxf понимаются большинством программ САПР, а так же легко импортируются в большинство 3д редакторов и графических программ для последующего импорта в нужный формат.

Файлы в формате .cdr открываются в программе CorelDraw в которой, при необходимости, можно получить любой размер детали, а так же распечатать выкройку детали в натуральную величину, на обычном принтере формата А4.

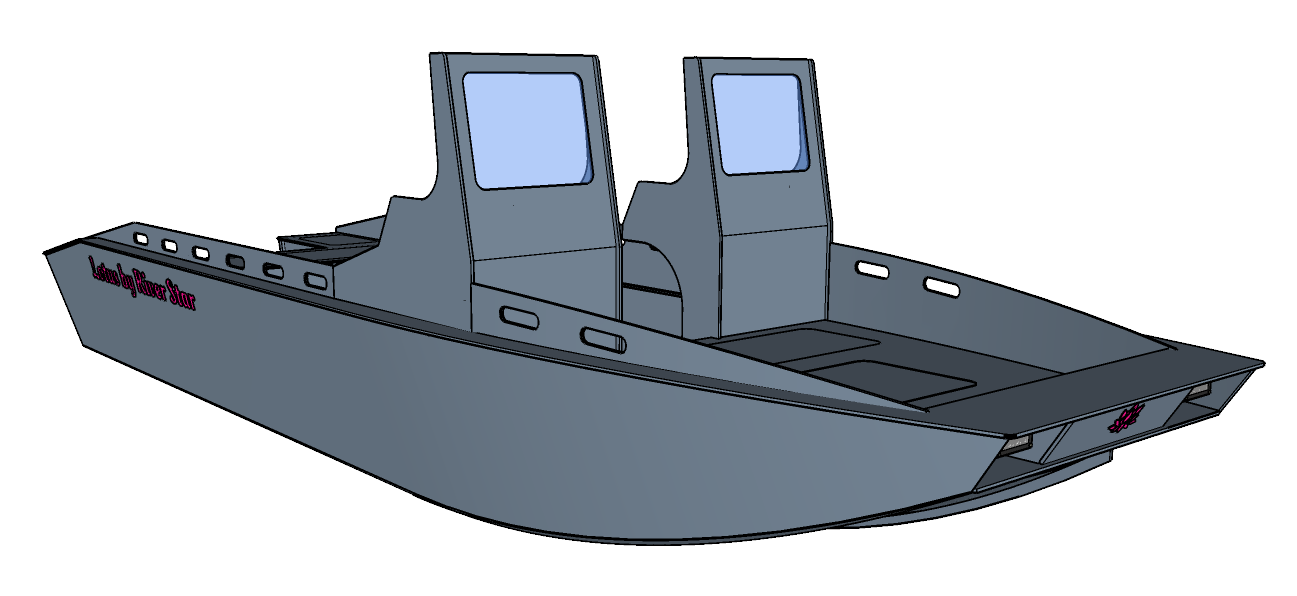

Ниже вы можете посмотреть  3D модели болотохода Лотос (для прокрутки используйте мышку)
